產品說明：

      概述

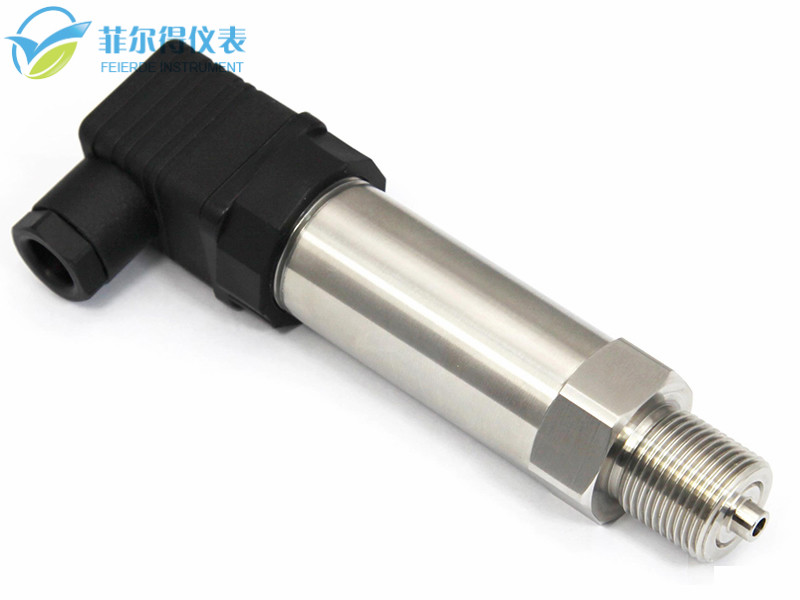

      SWP-T21X系列小型化壓力變送器采用陶瓷壓阻傳感器或擴散硅傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。采用無中介液的干式壓力測量技術，充分發揮了陶瓷傳感器的技術優勢，使SWP-T21X系列壓力變送器具有優異的技術性能。穩定性高，并具有很高的測量精度。

      SWP-T21X系列小型化壓力變送器具有多種型號，多種量程，多種過程連接形式及材料?？蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。

      主要特點

      ◆穩定性高　　　　　　　　每年優于0.1％滿量程。

      ◆溫度偏移小　　　　　　　由于取消了測量元件中的中介液，因而傳感器不僅獲得了很高的 測量精度，且受溫度的影響小。

      ◆可靠性好　　　　　　　　采用大規模IC，電路可靠性好，抗干擾性能強。

      ◆適用性廣　　　　　　　　產品具有多種型號，多種過程連接形式，多種制作材料，可適應工業測量中的各種介質。

      ◆安裝維護簡便　　　　　　產品結構合理，體積小,重量輕，可直接任意位置安裝。

      工作原理

      儀表通過溫度傳感器把溫度信號變為電信號，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換。最后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：

      被測介質的壓力直接作用于傳感器的陶瓷膜片上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片最大位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的最大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，該傳感器具有很好的穩定性和高可靠性。　　　　　　　　　　　　　　　　

      技術參數

      ◆準確度等級　　　　　0.5級

      ◆回 差 　　　　 　　0.1%FS

      ◆溫度影響 　　　 　±0.1%/10℃

      ◆工作電壓 　　　 　DC 13V～30V

      ◆年穩定性 　　　 　±0.2%

      ◆信號輸出 　　　 　4～20mA

      ◆允許過壓 　　　 　量程150%

      ◆外型尺寸 　　　 　120×60×100 max

      ◆最大壓力 　　 　　量程200%

      ◆允許溫度　　　 　　　介質 -20～70℃　　　環境 -20～80℃

      帶GDM接插件壓力變送器外形圖及尺寸

      GMD接插件接線端子圖

      １、 供電電源正 ２、 供電電源負 ３、 ＮＣ Ｂ、屏蔽線和地線

      注意事項

      將GMD接插件的固定螺絲下，撥下接插件便看見圖２，但必須用攝子將螺絲孔內小塑料卡簧向中間撬一下，才能拆開接插件，看見接線端子。

      接線方式

      零點及量程調整　

      GMD接插件和不銹鋼連接件之間是用螺紋連接的，反時針旋下GMD插件，內部有2個多圈電位器。
